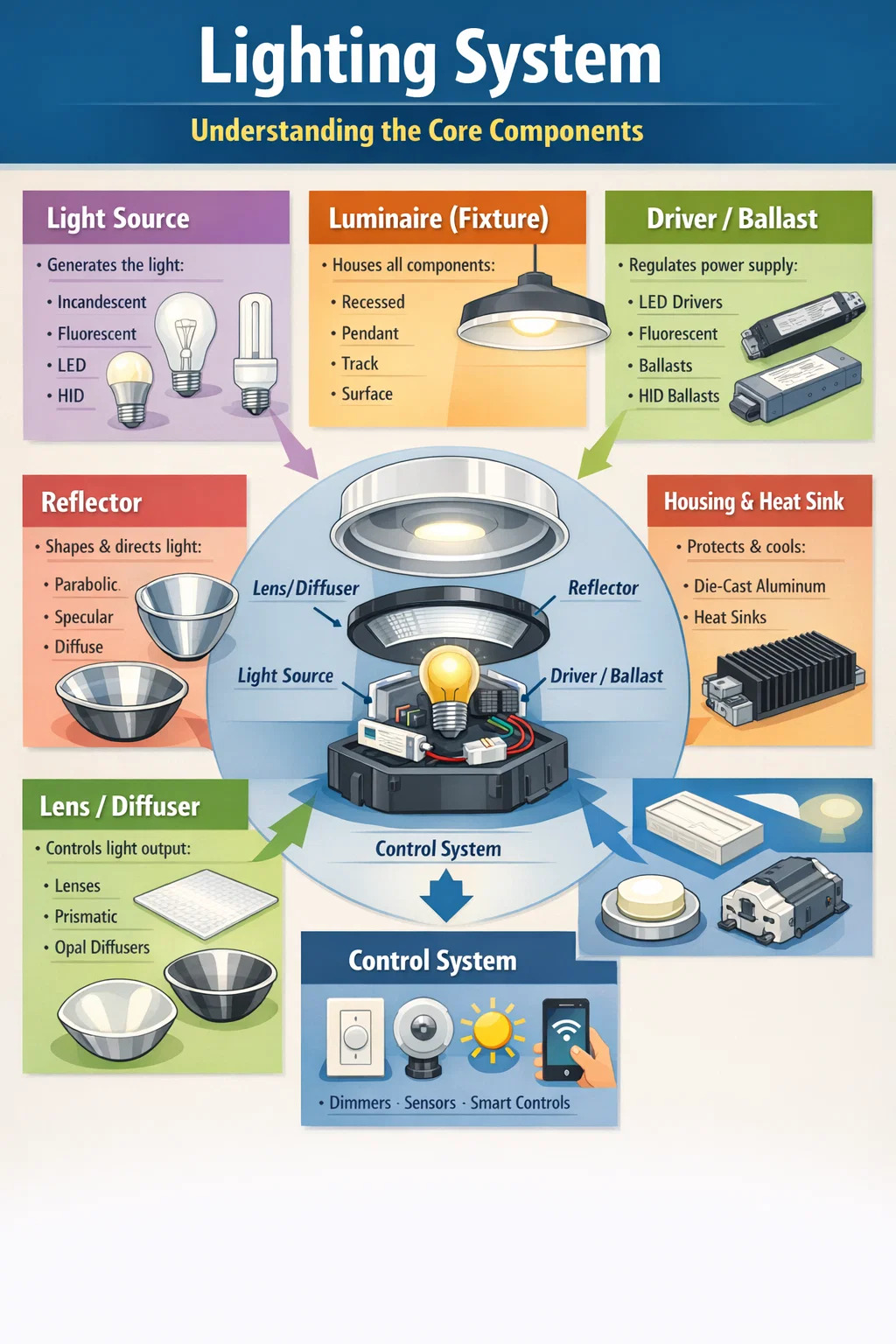

A iluminação não se trata apenas de iluminação – é um sistema cuidadosamente projetado composto de componentes distintos e interdependentes. Os principais componentes da iluminação incluem a fonte de luz, luminária (dispositivo), reator ou driver, refletor, lente ou difusor, caixa e sistema de controle. Cada parte desempenha um papel específico na determinação de como a luz é produzida, moldada, distribuída e gerenciada. Esteja você projetando um plano de iluminação residencial, montando um espaço comercial ou solucionando problemas em uma instalação existente, compreender essas partes lhe dará uma vantagem decisiva.
A fonte de luz: onde tudo começa
A fonte de luz é o componente que realmente gera luz. É a parte mais reconhecível de qualquer sistema de iluminação e a tecnologia por trás dele mudou drasticamente nas últimas décadas.
Lâmpadas incandescentes
A lâmpada incandescente tradicional funciona passando corrente elétrica através de um filamento de tungstênio até brilhar. Essas lâmpadas têm um índice de reprodução de cores (CRI) de 100, o que significa que as cores sob luz incandescente aparecem exatamente como sob a luz solar natural. No entanto, lâmpadas incandescentes convertem apenas cerca de 10% da energia em luz visível , com os 90% restantes perdidos na forma de calor. Eles estão em grande parte sendo eliminados em favor de tecnologias mais eficientes.
Lâmpadas Fluorescentes
As lâmpadas fluorescentes operam excitando o vapor de mercúrio, que produz luz ultravioleta que então ativa um revestimento de fósforo para emitir luz visível. Elas são significativamente mais eficientes que as lâmpadas incandescentes – um tubo fluorescente T8 de 32W produz aproximadamente a mesma saída de luz que uma lâmpada incandescente de 75W. As aplicações comuns incluem escritórios, escolas e espaços comerciais. As lâmpadas fluorescentes compactas (LFCs) trouxeram essa tecnologia para ambientes residenciais.
Fontes de LED (diodo emissor de luz)
A tecnologia LED é agora a fonte de luz dominante em praticamente todas as aplicações. Os LEDs podem atingir eficácias luminosas superiores a 200 lúmens por watt , em comparação com aproximadamente 15 lm/W para lâmpadas incandescentes. Eles têm vida útil operacional de 25.000 a 100.000 horas, não contêm mercúrio e estão disponíveis em uma ampla faixa de temperaturas de cor, desde 2.700K quentes até 6.500K diurnos. Uma lâmpada LED padrão que substitui uma incandescente de 60 W normalmente consome apenas 8–10 watts.
Fontes de descarga de alta intensidade (HID)
As lâmpadas HID incluem lâmpadas de iodetos metálicos, sódio de alta pressão (HPS) e vapor de mercúrio. Eles são usados principalmente em ambientes externos e industriais onde é necessária uma alta emissão de luz em grandes áreas. Uma lâmpada de iodetos metálicos de 400 W, por exemplo, pode produzir cerca de 36.000 lúmens. As fontes HID requerem um período de aquecimento de vários minutos antes de atingirem o brilho total.
A luminária: abrigando todos os Peças de iluminação Juntos
A luminária – comumente chamada de luminária – é a unidade completa que abriga e suporta a fonte de luz junto com todos os componentes associados. O design de uma luminária afeta diretamente o desempenho estético e funcional de uma instalação de iluminação.
As luminárias são classificadas por tipo de montagem, padrão de distribuição de luz e ambiente pretendido. Os tipos de montagem comuns incluem:
- Luminárias embutidas — instalado em tetos ou paredes para uma aparência nivelada e discreta
- Luminárias montadas em superfície - fixado diretamente a uma superfície sem recesso
- Luminárias pendentes - pendurado no teto por meio de uma corda, haste ou corrente
- Luminárias de pista — montado em trilho eletrificado, permitindo reposicionamento
- Luminárias montadas em poste ou post-top - usado ao ar livre para iluminação de áreas
O corpo da luminária também fornece proteção mecânica para a lâmpada e componentes elétricos e, em ambientes externos ou industriais, as classificações IP (Ingress Protection) determinam o quão bem o acessório resiste à poeira e umidade. Por exemplo, uma luminária com classificação IP65 é totalmente estanque ao pó e protegida contra jatos de água, tornando-a adequada para aplicações exteriores.
Reatores e Drivers: Os Componentees de Gerenciamento de Energia
Nem todas as fontes de luz podem ser conectadas diretamente a uma fonte elétrica padrão. Muitos exigem um dispositivo que regule a corrente elétrica que flui para a lâmpada. Esses dispositivos são o reator (para lâmpadas fluorescentes e HID) e o driver (para LEDs).
Reatores para lâmpadas fluorescentes e HID
Um reator limita e regula a corrente em circuitos fluorescentes e HID. Sem ele, essas lâmpadas consumiriam corrente cada vez maior até falharem. Os reatores magnéticos foram o padrão durante décadas, mas os reatores eletrônicos os substituíram em grande parte devido à sua maior eficiência, redução de cintilação e operação silenciosa. Os reatores eletrônicos para lâmpadas fluorescentes T8 normalmente operam em frequências de 20.000 Hz ou superiores, eliminando completamente a oscilação de 100/120 Hz associada aos tipos magnéticos.
Drivers de LED
Um driver de LED converte a tensão CA da rede elétrica em tensão e corrente CC exigidas pelos LEDs. Os LEDs são altamente sensíveis às flutuações de corrente — mesmo uma pequena sobrecorrente pode reduzir significativamente a vida útil ou causar falha imediata. Os drivers de corrente constante são o tipo mais comum, fornecendo uma corrente fixa (normalmente 350mA, 700mA ou 1050mA), independentemente das alterações de tensão. Drivers de tensão constante fornecem uma tensão fixa (geralmente 12V ou 24V DC) e são usados em aplicações como iluminação com fita LED. Os drivers reguláveis permitem a integração com sistemas de controle de dimerização, o que é um recurso crítico para muitas instalações modernas.
Refletores: direcionando e moldando a saída de luz
Uma fonte de luz por si só emite luz em todas as direções. Os refletores redirecionam e concentram essa luz na área alvo, aumentando drasticamente a saída de luz útil e melhorando a eficiência. A geometria e o acabamento superficial de um refletor determinam o padrão de distribuição da luz.
Os formatos comuns de refletores incluem:
- Refletores parabólicos — produz um feixe de luz estreito e paralelo, ideal para holofotes e holofotes
- Refletores elípticos — concentrar a luz em um ponto focal, usado em iluminação teatral e de exibição
- Refletores especulares (acabamento espelhado) — produzir feixes nítidos e definidos com alta eficiência, mas com potencial de ofuscamento
- Refletores foscos ou difusos — dispersa a luz de forma mais ampla, reduzindo sombras fortes
Os materiais refletores incluem alumínio polido (refletividade de 85–95%), alumínio revestido de prata (até 98% de refletividade) e superfícies pintadas de branco (aproximadamente 70–85% de refletividade). A escolha do material afeta tanto a quantidade quanto a qualidade da luz refletida.
Lentes e Difusores: Controlando a Qualidade e Distribuição da Luz
Lentes e difusores são componentes ópticos colocados na frente da fonte de luz para modificar a forma como a luz sai da luminária. Eles servem a propósitos práticos e estéticos.
Lentes
As lentes refratam a luz para mudar sua direção e ângulo de feixe. As lentes Fresnel, comumente encontradas em iluminação teatral e cinematográfica, usam anéis concêntricos para produzir um feixe de bordas suaves, permanecendo leves e finas. As lentes prismáticas, frequentemente utilizadas em troffers de escritório e luminárias industriais, redirecionam a luz descendente para uma distribuição mais ampla, melhorando a uniformidade em todo o espaço de trabalho. As lentes de formato de feixe para módulos LED permitem o controle preciso de ângulos de feixe de 10° a 120°.
Difusores
Os difusores dispersam a luz para reduzir o brilho e criar uma iluminação mais suave e uniforme. Os difusores opala (branco leitoso) estão entre os mais comuns e proporcionam uma aparência uniforme e sem reflexos. Os difusores prismáticos oferecem mais transmissão de luz do que os tipos opala, ao mesmo tempo que reduzem a visão direta da fonte de luz. Os difusores microprismáticos são uma versão refinada que transmite até 92% da luz, ao mesmo tempo que oculta eficazmente a lâmpada. Em painéis de luz LED, os difusores são essenciais para mascarar os pontos individuais de LED e criar uma superfície lisa e uniforme.
O Sistema de Gestão de Habitação e Calor
A carcaça de uma luminária protege os componentes internos contra danos físicos e fatores ambientais. Mas especialmente na iluminação LED, a caixa também desempenha uma função crítica de gestão térmica. O calor é o principal inimigo do desempenho e da longevidade do LED.
A temperatura da junção do LED – a temperatura no próprio semicondutor – afeta diretamente a saída de luz e a vida útil. Para cada aumento de 10°C na temperatura da junção acima do máximo nominal, a vida útil do LED pode ser reduzida em aproximadamente 50%. Estratégias eficazes de gerenciamento térmico incluem:
- Dissipadores de calor — aletas ou placas de alumínio que conduzem e dissipam o calor do LED
- Materiais de interface térmica (TIMs) — pastas ou almofadas termicamente condutoras colocadas entre o LED e o dissipador de calor
- PCBs com núcleo metálico (MCPCBs) — placas de circuito com uma camada base de alumínio ou cobre que espalha o calor rapidamente
- Ventiladores de resfriamento ativos — usado em aplicações de potência muito alta onde o resfriamento passivo é insuficiente
O material da habitação também é importante. O alumínio fundido é amplamente utilizado devido à sua excelente condutividade térmica (cerca de 96–230 W/m·K dependendo da liga), durabilidade e peso relativamente baixo. O policarbonato e outros plásticos são usados para aplicações de baixo consumo de energia, onde as demandas térmicas são mínimas.
Sistemas de controle de iluminação: gerenciando quando e como a luz funciona
Os sistemas de controle são um componente cada vez mais importante da iluminação moderna. Eles controlam quando as luzes acendem e apagam, com que intensidade operam e como respondem às condições ambientais ou às entradas do usuário. O controle eficaz da iluminação pode reduzir o consumo de energia 30% a 60% em comparação com sistemas não controlados.
Dimmers
Os dimmers reduzem a tensão ou corrente fornecida a uma lâmpada para diminuir sua saída. Para sistemas LED, dimmers de corte de fase (dimmers TRIAC) e dimmers analógicos de 0–10 V são os tipos mais comuns. É essencial combinar o tipo de dimmer com as especificações do driver de LED, pois combinações incompatíveis resultam em cintilação, faixa de escurecimento limitada ou falha da lâmpada. Um sistema de dimerização de LED de qualidade deve ser capaz de diminuir suavemente de 100% até pelo menos 1%, sem cintilação ou ruído visível.
Sensores de ocupação e movimento
Os sensores de ocupação acendem automaticamente as luzes quando a presença é detectada e apagam após um período definido de inatividade. Sensores infravermelhos passivos (PIR) detectam mudanças na radiação infravermelha de corpos quentes em movimento. Sensores ultrassônicos detectam movimento por meio da reflexão das ondas sonoras, tornando-os eficazes em espaços com obstruções. Sensores de tecnologia dupla combinam ambos os métodos para maior precisão. Em escritórios comerciais, apenas os sensores de ocupação normalmente reduzem o uso de energia para iluminação em 25–50%.
Sistemas de colheita diurna
Esses sistemas usam fotossensores para medir os níveis de luz ambiente e diminuir ou desligar automaticamente as luzes elétricas quando a luz natural é suficiente. Numa zona perimetral virada a sul de um edifício comercial, a captação de luz natural pode reduzir o consumo de energia de iluminação em 40-70% durante o dia.
Controles de iluminação inteligentes e em rede
Os modernos sistemas de iluminação inteligente permitem que luminárias individuais ou grupos sejam programados, monitorados e ajustados remotamente. Protocolos como DALI (Digital Addressable Lighting Interface), DMX512 (usado em iluminação de entretenimento), Zigbee e Bluetooth Mesh permitem gerenciamento sofisticado de cena e relatórios de energia. Em grandes instalações comerciais, estes sistemas fornecem dados detalhados sobre os padrões de utilização, permitindo uma otimização contínua.
Fiação e componentes elétricos
Por trás de cada instalação de iluminação existe uma infraestrutura elétrica que inclui fiação, caixas de junção, disjuntores e transformadores. Estes nem sempre são visíveis, mas a sua especificação afeta diretamente a segurança e o desempenho.
Os sistemas LED de baixa tensão, especialmente aqueles que funcionam com 12 V ou 24 V CC, requerem o transformador ou fonte de alimentação apropriado para reduzir a tensão da rede elétrica. A bitola do fio deve ser especificada corretamente para lidar com a carga de corrente sem queda excessiva de tensão. Por exemplo, em um sistema LED de 24 V com carga de 50 watts a 10 metros, o uso de fio subdimensionado (por exemplo, 0,5 mm²) pode causar uma queda de tensão de mais de 2 V, reduzindo visivelmente o brilho do LED e potencialmente causando inconsistência de cores.
A proteção do circuito na forma de fusíveis ou disjuntores evita danos causados por sobrecargas ou curtos-circuitos. Os interruptores de circuito de falha à terra (GFCIs) são necessários em locais molhados ou úmidos para evitar choque elétrico.
Principais peças de iluminação comparadas: uma visão geral de referência
| Component | Função Primária | Materiais/Tipos Comuns | Especificação principal |
|---|---|---|---|
| Fonte de luz | Gerar luz visível | LED, fluorescente, HID, incandescente | Lúmens, potência, CCT, CRI |
| Luminária | Abrigar e apoiar todas as peças | Recesso, pendente, trilho, superfície | Classificação IP, tipo de montagem |
| Lastro/Motorista | Regular o fornecimento elétrico | Reator eletrônico, driver LED de corrente constante | Corrente/tensão de saída, compatibilidade de escurecimento |
| Refletor | Luz direta e concentrada | Alumínio polido, revestido de prata, pintura branca | % de refletividade, ângulo do feixe |
| Lente/Difusor | Modifique a distribuição de luz e reduza o brilho | Fresnel, prismático, opala, microprismático | % de transmissão de luz, propagação do feixe |
| Carcaça/dissipador de calor | Proteja componentes, gerencie o calor | Alumínio fundido, policarbonato | Condutividade térmica, classificação IP |
| Sistema de controle | Gerencie a produção de luz e a programação | Dimmer, sensor de ocupação, DALI, Zigbee | Faixa de escurecimento, compatibilidade de protocolo |
Temperatura de cor e reprodução de cor: métricas de desempenho que definem a qualidade da luz
Embora não sejam componentes físicos no mesmo sentido, a temperatura da cor e o índice de reprodução de cor (CRI) são especificações fundamentais ligadas à fonte de luz que determinam a aparência e a sensação de um espaço sob um determinado sistema de iluminação.
Temperatura de cor (CCT)
Medida em Kelvin (K), a temperatura da cor descreve o calor ou frescor aparente da luz branca. Branco quente (2700K–3000K) cria uma atmosfera acolhedora e relaxante adequada para quartos e restaurantes. Branco neutro (3500K–4000K) é comum em escritórios e varejo. Luz do dia fria (5000K–6500K) promove o estado de alerta e é usado em ambientes de tarefas intensivas, como laboratórios ou oficinas. A temperatura de cor errada para uma determinada aplicação pode tornar os espaços pouco acolhedores ou reduzir a produtividade.
Índice de reprodução de cores (CRI)
O CRI mede a precisão com que uma fonte de luz reproduz as cores em comparação com uma fonte de luz de referência, numa escala de 0 a 100. Um CRI de 80 é considerado o mínimo aceitável para a maioria das aplicações comerciais, enquanto O CRI 90 é recomendado para varejo, galerias, instalações médicas e qualquer lugar onde a precisão das cores seja crítica. LEDs de alto CRI estão disponíveis, mas normalmente a um custo premium e, às vezes, com eficiência um pouco menor do que seus equivalentes de baixo CRI.
Como as peças de iluminação funcionam juntas em um sistema completo
Compreender os componentes individuais é valioso, mas o desempenho real de uma instalação de iluminação depende da forma como estas peças funcionam em conjunto. Um chip LED de alta qualidade combinado com um driver mal projetado terá um desempenho inferior. Um refletor bem especificado combinado com uma lente inadequadamente combinada pode criar artefatos indesejados. E mesmo a melhor luminária apresenta resultados fracos se o sistema de controlo for incompatível ou a gestão térmica for insuficiente.
Por exemplo, considere uma loja de varejo de roupas. O objetivo é fazer com que as roupas pareçam vibrantes e atraentes. O sistema ideal pode incluir:
- Uma fonte de LED de alto CRI (CRI 95 ) a 3000K para reproduzir cores de tecido com precisão com um tom quente e convidativo
- Um refletor com ângulo de feixe de 25 a 35° para concentrar a luz em expositores de mercadorias sem respingar nas paredes
- Um driver de LED de corrente constante com capacidade de dimerização de 0–10 V para permitir ajustes de humor ao longo do dia
- Uma luminária de trilho montada em uma grade de teto para flexibilidade no reposicionamento conforme a disposição das mercadorias muda
- Um sensor de captação de luz natural próximo às vitrines das lojas para reduzir o consumo de energia quando a luz natural é adequada
Cada componente foi selecionado para atender à intenção geral do projeto. Alterar qualquer um deles – digamos, substituir uma fonte CRI 80 para economizar custos – degrada o resultado final de uma forma que afeta a experiência do cliente e potencialmente o desempenho de vendas.
Este pensamento sistêmico é o que separa uma instalação de iluminação funcional de uma excelente. Quer você esteja especificando para uma única sala ou para um edifício inteiro, avaliar cada parte da iluminação em relação aos requisitos do espaço - e confirmar a compatibilidade entre os componentes - é a base de um bom design de iluminação.
